Ein Schaltauge, sie alle zu knechten: Warum SRAMs UDH die Fahrradwelt revolutioniert
Was ist eigentlich das Besondere am UDH - dem Universal Derailleur Hanger von SRAM? Welche Schaltgruppe kann ich verbauen? Was bedeutet eine Transmission, XPLR oder Full Mount denn eigentlich? Dieser Blogbeitrag erklärt euch ergänzend zu unserem Video, womit ihr es eigentlich zu tun habt beim SRAM UDH.
Das Ende der Einstellschrauben
Der technologische Quantensprung der Full-Mount-Systeme liegt im Wegfall der analogen Justage. Begrenzungsschrauben und die Einstellung des Umschlingungswinkels gehören der Vergangenheit an. Durch die feste Geometrie am Rahmen und die präzise berechnete Kettenlänge "weiß" das Schaltwerk exakt, wo es steht.
Ein entscheidendes Detail für die perfekte Funktion ist jedoch der mechanische Set-up-Prozess. Um die richtige Ausrichtung zu garantieren, sieht SRAM eine spezifische Montage vor: Nachdem das Laufrad montiert wurde, müssen sowohl die Steckachse als auch die Schaltwerksschraube noch einmal um eine volle Umdrehung gelöst werden. Erst dann findet das System unter Kettenspannung seine finale Position, bevor es mit dem vollen Drehmoment fixiert wird.
Wichtig für Perfektionisten: Auch wenn mechanische Anschläge fehlen, bleibt das "Micro Adjust" erhalten. Über die AXS-App oder die Controller-Buttons lassen sich elektronische Feinjustierungen im Zehntel-Millimeter-Bereich vornehmen, um den Lauf der Kette zu perfektionieren.
Ein Standard für (fast) alle

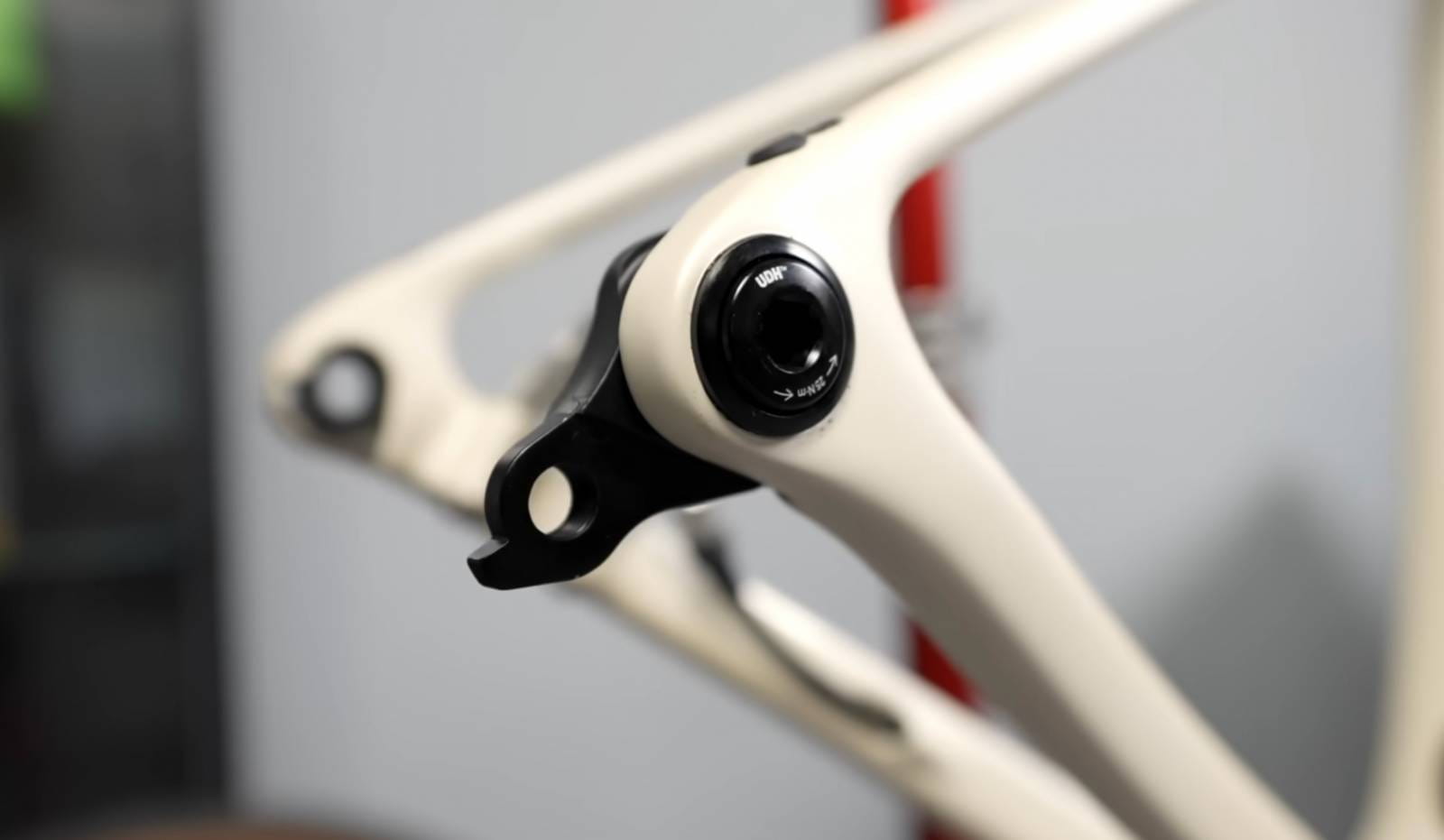

Das Konzept hinter UDH ist so radikal wie logisch: Ein universelles Schaltauge, dessen Spezifikationen SRAM für alle Rahmenhersteller offenlegt. Das Ziel ist eine einheitliche Geometrie der Schnittstelle zwischen Rahmen und Schaltwerk. Entscheidend für die Akzeptanz im Markt: Ein Rahmen mit UDH-Schnittstelle zwingt den Fahrer keineswegs in das SRAM-Ökosystem. Es handelt sich um ein offenes System, das jedes herkömmliche Schaltwerk – ob von Shimano, Campagnolo oder Box – aufnimmt. Der Clou liegt in der globalen Verfügbarkeit.
Mechanische Raffinesse – Linksgewinde und massiver Kraftschluss

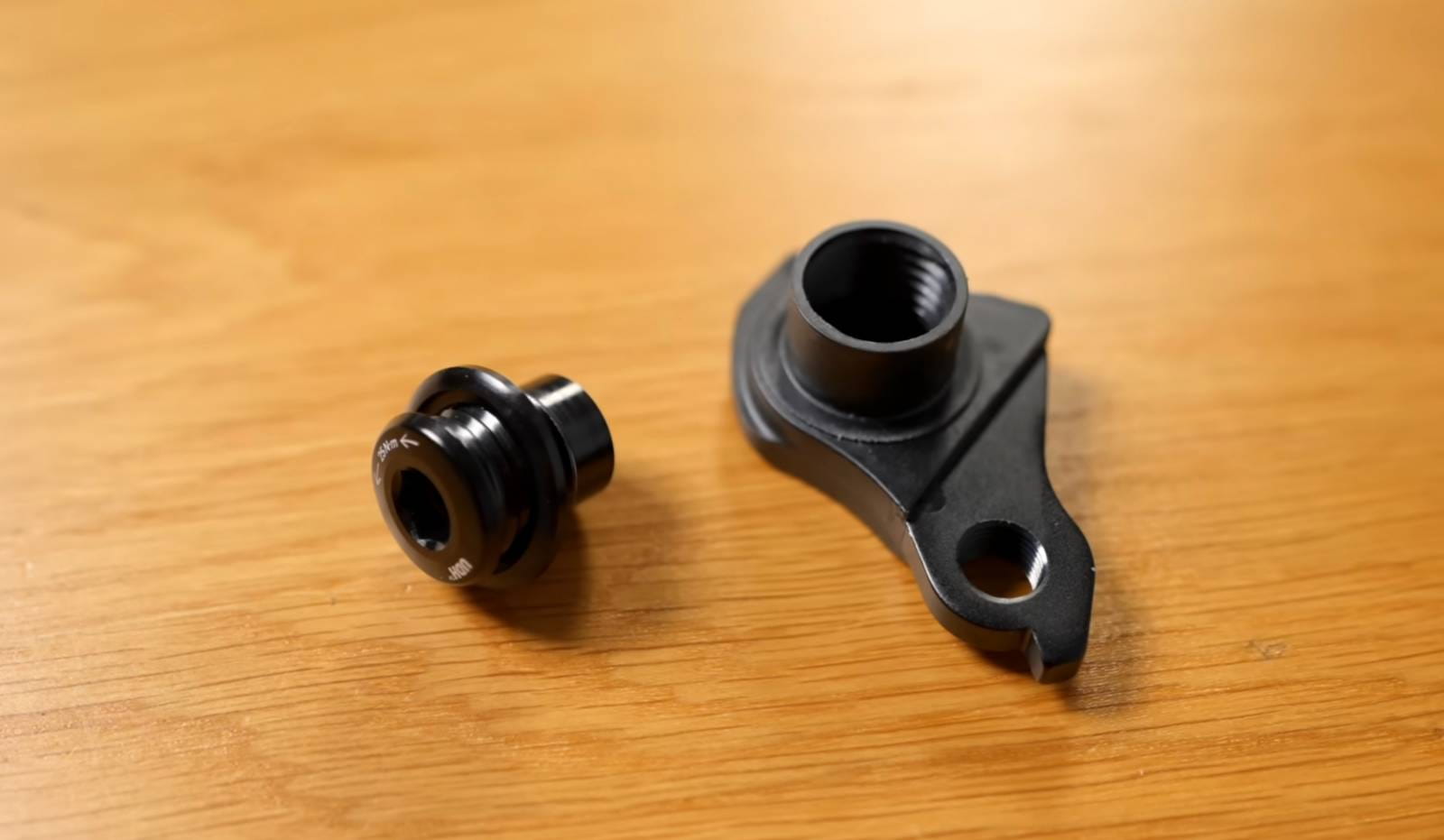

Bei der Montage des UDH-Schaltauges wird schnell klar, dass hier Ingenieure am Werk waren, die mechanische Schwachstellen eliminieren wollten. Die großdimensionierte Befestigungsschraube verfügt über ein Linksgewinde (Lösen im Uhrzeigersinn). Die mechanische Logik dahinter: Die Drehbewegung der Hinterradachse beim Festziehen und während der Fahrt wirkt der Löserichtung der UDH-Schraube entgegen, was ein ungewolltes Lockern effektiv verhindert. Zudem wird das System mit einem Drehmoment von 25 Nm fixiert – ein Wert, der weit über den üblichen 5 bis 10 Nm herkömmlicher Schaltaugen liegt. Diese massive Bauweise sorgt für eine deutlich höhere Verwindungssteifigkeit, was angesichts der immer präziser arbeitenden 12- und 13-fach Antriebe unerlässlich ist.
"Full Mount" – Wenn das Schaltwerk zum Ausfallende wird

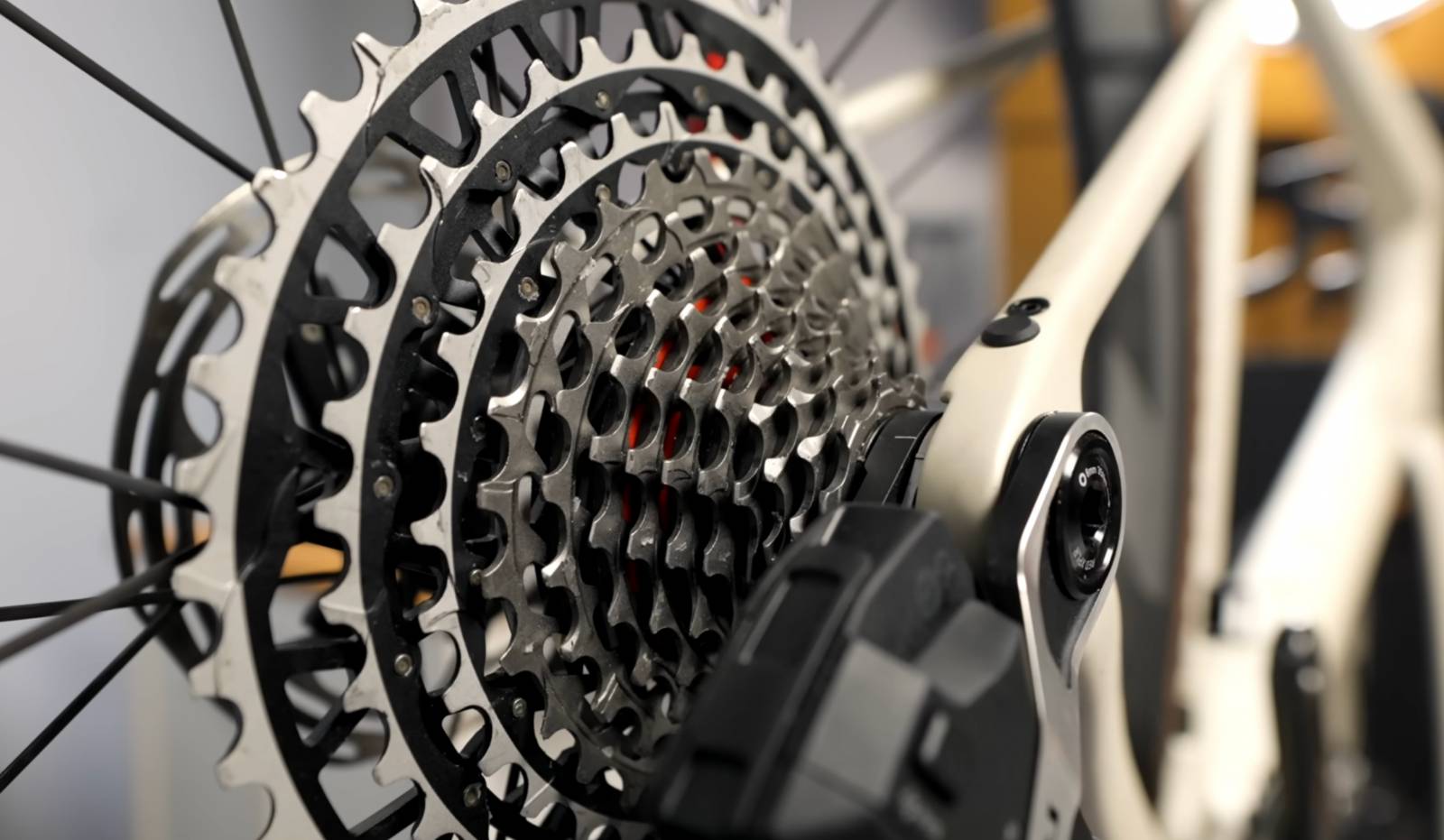

Mit der Einführung der SRAM Transmission (MTB) und der 13-fach XPLR (Gravel) Gruppen erreicht die Evolution ihren Höhepunkt: das Full-Mount-Prinzip. Hierbei wird das eigentliche UDH-Schaltauge bei der Montage entfernt. Das Schaltwerk umschließt den Rahmen nun direkt in einer Sandwich-Bauweise von beiden Seiten. Das Gewinde sitzt bei diesem System im Schaltwerk selbst, und die Verbindung wird mit einem 8-mm-Inbus und gewaltigen 35 Nm gesichert. Das Resultat ist ein beispielloser Kraftschluss. Das Schaltwerk wird faktisch zu einem strukturellen Teil des Rahmens und fungiert als antriebsseitiges Ausfallende. Diese enorme Stabilität sorgt dafür, dass die Schaltpräzision selbst unter maximaler Last nicht durch Flex beeinträchtigt wird.
Schaltwerk-Setup
Die Montage folgt einem strikten mathematischen Protokoll statt visuellem Augenmaß. Drei Faktoren sind hierbei nicht verhandelbar:
1. Das Setup-Ritzel: Die Einstellung erfolgt zwingend auf dem 8. Ritzel, das durch einen markanten roten Kunststoffring gekennzeichnet ist.
2. Die Cage-Lock-Funktion: Das Schaltwerk verfügt über eine spezifische "Setup-Ebene". Über einen gefederten Arretierstift wird der Käfig in einer exakt definierten Position fixiert, um die Kette spannungsfrei montieren zu können.
3. Die Kettenstreben-Bedingung: SRAM gibt eine Mindest-Kettenstrebenlänge von 415 mm vor. Rahmen, die dieses Maß unterschreiten, sind mit den aktuellen Full-Mount-Systemen nicht kompatibel. Die Kettenlänge selbst wird exakt nach Tabelle (basierend auf Kettenstrebe und Kettenblattgröße) berechnet – herkömmliche Methoden zum Ablängen sind hier obsolet.
Fazit: Die Zukunft der Systemintegration
SRAM hat mit UDH und dem darauf aufbauenden Full-Mount-Konzept die Fahrradmechanik entmystifiziert und gleichzeitig auf ein neues Level gehoben. Die Vorteile in Sachen Robustheit und Wartungsarmut sind für Profis wie Hobbypiloten gleichermaßen bestechend. Auch wenn der Abschied von liebgewonnenen Traditionen wie der B-Gap-Schraube manchem Mechaniker-Herz einen Stich versetzt: Die Präzision, die aus dieser Vereinfachung resultiert, ist die neue Benchmark. Sind wir bereit, die jahrzehntealte Tradition der Einstellschrauben für eine Welt der perfekten, automatisierten Ausrichtung endgültig aufzugeben? Angesichts der Performance dieser Systeme lautet die Antwort vermutlich: Wir können es uns gar nicht leisten, es nicht zu tun.
I got 99 problems but my Schaltauge ain’t one
Ein verbogenes Schaltauge markiert oft das Ende der Tour – und den Beginn einer mechanischen Odyssee. Bisher glich die Suche nach Ersatz dem Versuch, eine Nadel im Heuhaufen zu finden. Hunderte proprietäre Formen, unzählige Standards und die bittere Erkenntnis, dass selbst für Vorjahresmodelle oft kein passendes Teil beim lokalen Händler im Regal liegt. Mit dem SRAM UDH (Universal Derailleur Hanger) wurde diese Ära der Inkompatibilität offiziell beendet. Was oberflächlich wie ein simples Ersatzteil wirkt, ist bei genauerer Analyse eine fundamentale Schnittstellen-Standardisierung, die den "Standard-Dschungel" lichtet und den Weg für eine völlig neue Generation von Antriebssystemen geebnet hat.
